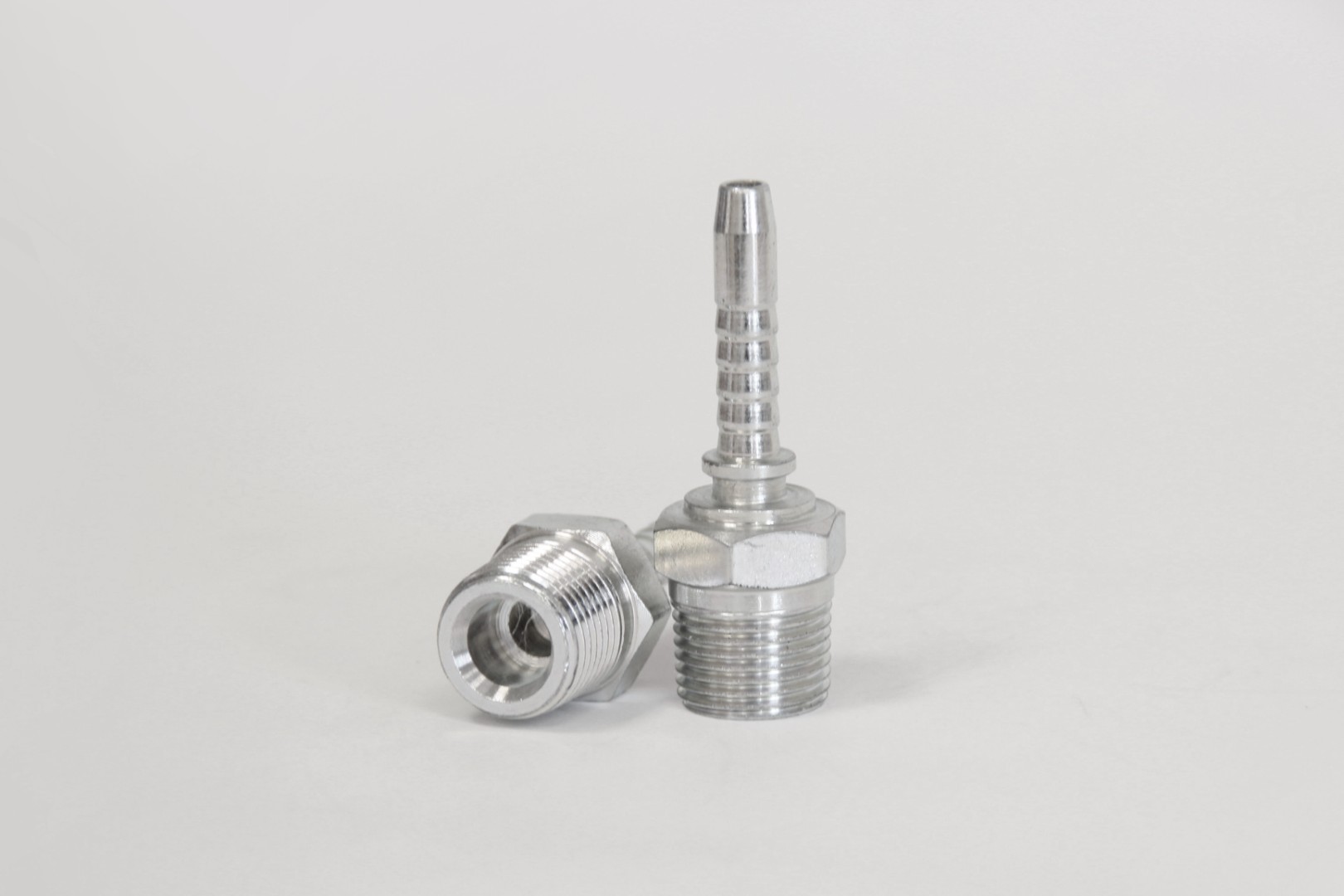

Фитинги NPTF (National Pipe Tapered Fuel) представляют собой соединительные элементы, которые изготавливают в соответствии с американским стандартом на национальную трубную коническую топливную резьбу. При этом в самой Америке существует отдельная организация по гидравлическим системам N.F.P.A, которая не рекомендует использовать подобный тип изделий в гидравлических системах. Штуцеры стандарта NPTF полностью совместимы с внутренней резьбой стандартов NPSM, NPSF и NPTF.

Классификация
Фитинги стандарта NPTF принято различать по следующим критериям:

Диаметр подсоединяемых рукавов высокого давления. Этот параметр лежит в пределах диапазона от 6,0 мм до 50,0 мм в метрическом исчислении и от ¼ дюйма до 2,0 дюйма в дюймовой системе.
Внешний размер трубной резьбы. Составляет от 1/8""x27 мм до 2""х11,5 мм, что делает эксплуатацию фитингов доступной в большом спектре направлений.
Материал изготовления. Для производства фитингов этого типа используют углеродистую сталь, латунь или нержавеющую сталь.

Сфера использования

Изначально фитинг NPTF разрабатывался для эксплуатации в системах транспортировки топлива, но со временем получил распространение и в других гидравлических системах: транспортировки масла, технологических жидкостей, гидравлической системе управления и др.

Схема:

Типы прямой 0°

Диаметр рукава d	Диаметр рукава d (дюйм)	Размер резьбы D (мм)	Размер ключа S (мм)
6	¼	1/8""x27	12
6	¼	1/4""x18	17
8	5/16	1/4""x18	17
8	5/16	3/8""x18	19
10	3/8	3/8""x18	19
10	3/8	1/2""x14	22
12	½	1/2""x14	22
12	½	3/4""x14	27
16	5/8	3/4""x14	27
16	5/8	1""х11,5	36
20	¾	3/4""x14	27
20	¾	1""х11,5	36
25	1	1""х11,5	36
25	1	1.1/4""х11,5	46
32	1 ¼	1.1/4""х11,5	46
38	1 ½	1.1/2""х11,5	50
50	2	2""х11,5	65
