Температурный режим от -35°С до + 80°С
Рабочее давление до 0,01 МПа

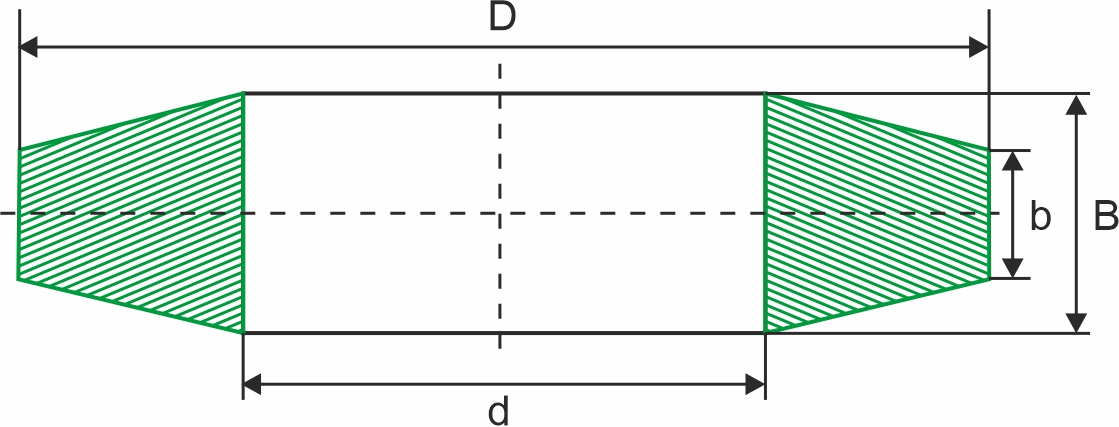

Схема:

Кольца МУВП - схема №1

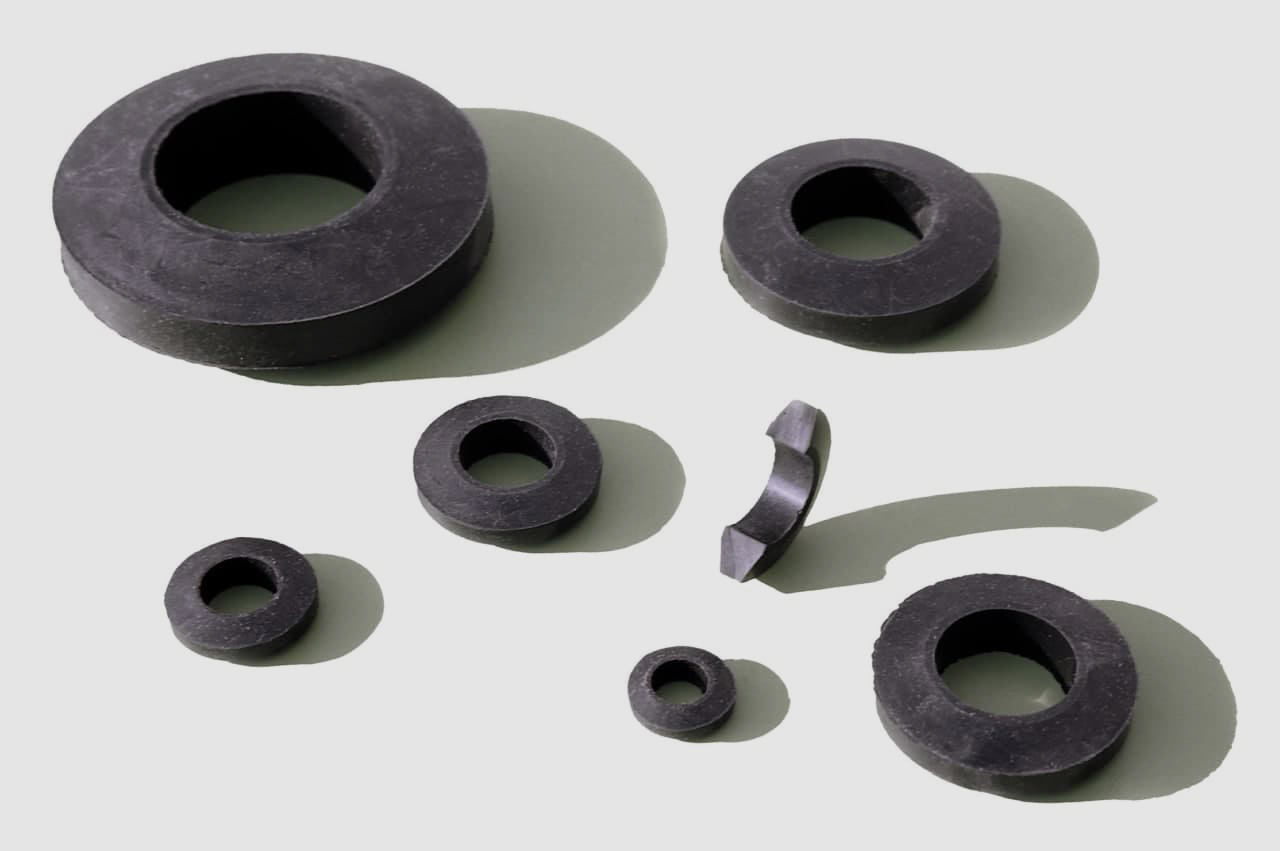

Кольца МУВП служат упругими антивибрационными элементами в муфтах втулочно-пальцевых приводов электродвигателей с малым и средним крутящим моментом (от 31,5 Н·м до 16 000 Н·м). Они используются для соединения соосных валов, сохраняя надежную передачу крутящего момента.

Изделия обладают продуманной конструкцией, обеспечивающей удобство монтажа и эффективную работу в различных условиях. Они универсальны в установке и подходят для пальцев любого размера без необходимости подрезки, что упрощает их использование.

Дискообразная форма с утончением от центра к краям способствует равномерному распределению нагрузки, снижая риск деформации и продлевая срок службы изделия. Кроме того, высокая амортизирующая способность позволяет эффективно гасить динамические нагрузки, возникающие при работе оборудования, гарантируя его прочность и долговечность.

Типоразмеры: Изделия выпускаются в вариантах К1, К2, К3, К4, К5, К6, К7 и К8.

Условия эксплуатации

  • Износостойкие материалы: детали изготавливаются из резины или полиуретана, что гарантирует долговечность и надежность.
  • Взаимозаменяемость с втулками упрощает ремонт и замену элементов.



Пример условного обозначения:



Кольцо МУВП К1, 10х19х2,5 мм

МУВП – муфта упругая втулочно-пальцевая; К1 – условное обозначение; 10 – внутренний диаметр, мм d; 19 – наружный диаметр, мм D; 2,5 – толщина, мм b.


Дата публикации:

Дата изменения:

Кольца МУВП

Кольца упругие МУВП К1, К2, К3, К4 – антивибрационные элементы для муфт втулочно-пальцевых приводов. Закажите в АО Ремтехкомплект по выгодной цене, оперативная доставка по Уфе!

Функции и преимущества наших товаров

Говоря о функциях, следует упомянуть о ключевых из них. Кольцо:

  • Обеспечивает плотное соединение деталей без зазоров.
  • Гасит вибрации и удары при запуске, работе и остановке механизма.
  • Компенсирует небольшую несоосность муфт, снижая нагрузку на подшипники.
  • Отличная эластичность упрощает установку.
  • Электроизоляционные свойства защищают оборудование.

Преимущества по сравнению с втулками можно выделить в следующие несколько пунктов:

  1. Легкость монтажа: благодаря посадке "с натягом" установка проходит проще.
  2. Гибкость в использовании: возможно комбинирование от 3 до 6 колец для нестандартных пальцев, в отличие от втулок, которые требуют подрезки.
  3. Экономичность: стоимость ниже по сравнению с втулками.

Компания предлагает купить кольца МУВП (например, ГОСТ К4) по выгодным ценам. Для наших клиентов действуют выгодные условия сотрудничества, обеспечивая бесперебойные поставки в любых объемах. Нашим клиентам доступно удобное онлайн-отслеживание заказов, что позволяет контролировать процесс доставки на каждом этапе.

Широкий ассортимент, включающий более 24 000 наименований, дает возможность подобрать оптимальное решение для любых задач. Мы гарантируем быструю и надежную доставку по Уфе и другим городам, оперативно выполняя заказы. Свяжитесь с нашими менеджерами, чтобы оформить заказ на резинотехническую продукцию!


1 RUB

Основные размеры
К1 (10х19,5х2,5)
К2 (14х27х3,5)
К3 (18х35х4,5)
К4 (24х45х6)
К5 (30х56,5х7,5)
К6 (38х70,5х9,5)
К7 (45х86,5х12)
К8 (60х108х24)

Основные типоразмеры стандартных изделий:

Условное обозначение d, мм D, мм b, мм B, мм
K1 10 19 2,5 5
K2 14 27 3,5 7
K3 18 35 4,5 9
K4 24 45 6 12
K5 30 56,5 7,5 15
K6 38 70,5 9,5 19
K7 46 86,5 11,5 23
K8 60 108 12 24
