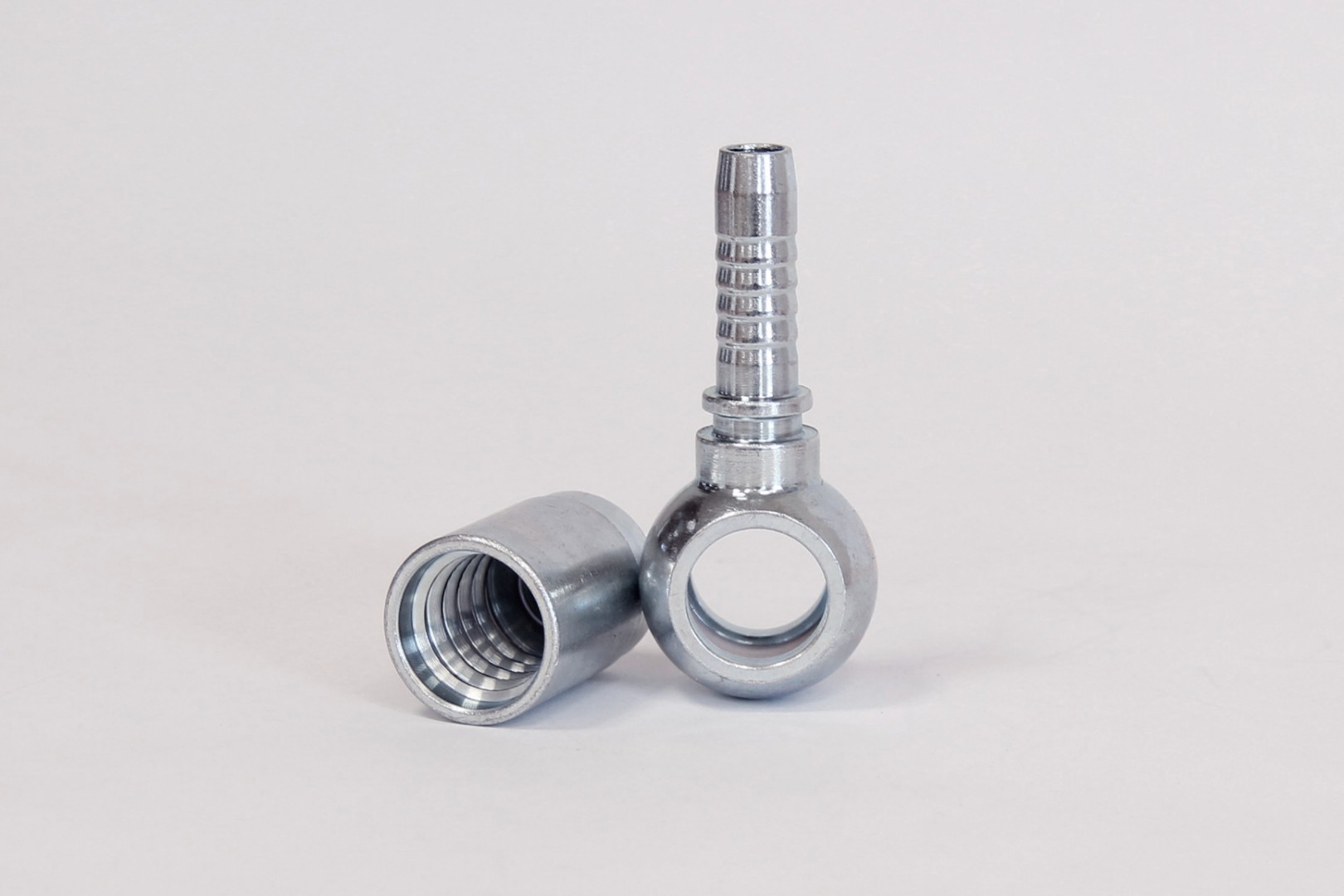

Фитинг BANJO применяется для создания подвижных (поворотных) соединений в гидросистемах. Он представляет собой сборный узел, состоящий из корпуса, полого болта с отверстиями и уплотнительного кольца. Такая конструкция обеспечивает надежную герметичность и при этом сохраняет гибкость трубопровода.
Соединения BANJO могут быть как с метрической, так и с дюймовой резьбой, причём визуально различить их бывает затруднительно. Хотя конструкция допускает вращение фитинга, подвижность ограничивается моментом его затяжки.
Эти изделия также известны как кольцевые или полые ниппели и предназначены для применения в гидравлических системах, работающих при низком и среднем давлении. В зависимости от способа изготовления различают два основных вида:
- Паяные — соединяются посредством пайки, что обеспечивает большую гибкость при монтаже.
- Монолитные — выполнены как цельные изделия, что придаёт им повышенную прочность и надежность.
Классификация
Болты производятся в соответствии с нормами стандарта DIN 7643. Полые винты могут иметь метрическую резьбу (в диапазоне от 12×1,5 до 32×2), где применяются уплотнительные кольца типа USIT-M, либо трубную цилиндрическую резьбу (от 1/4" до 1"), совместимую с кольцами USIT-R. Для обеспечения герметичности конструкции дополнительно используются металлорезиновые уплотнительные элементы.
Фитинги данного типа отличаются несколькими ключевыми параметрами:
- Высота головки:
- Для дюймовых: от 16,0 до 42,0 мм.
- Для метрических: от 10,0 до 36,0 мм.
- Резьба под болт:
- Метрические: от М10×1 до М30×1,5 мм.
- Дюймовые: от G1/8×28 до G1×11 мм.
Область применения
Фитинги типа BANJO широко используются в гидросистемах, где важно обеспечить подвижность трубопроводов без жёсткой фиксации. Они особенно актуальны для отраслей с высокой степенью механической нагрузки и интенсивной эксплуатацией оборудования.
В сельском хозяйстве такие соединения устанавливаются на тракторах, комбайнах, культиваторах и другой технике с подвижными узлами. В горнодобывающей сфере BANJO-фитинги применяются в агрегатах, работающих в условиях вибраций и повышенных нагрузок.
Вся продукция, предлагаемая компанией «Ремтехкомплект», соответствует международным стандартам качества и производится только проверенными поставщиками. Это гарантирует высокую надёжность и долгий срок службы в условиях интенсивной эксплуатации. Мы организуем быструю доставку по всей территории России, чтобы клиенты могли получать заказы в минимальные сроки.
Кроме того, мы предлагаем конкурентные цены и гибкие условия сотрудничества для оптовых покупателей. Индивидуальный подход к каждому партнёру позволяет нам формировать выгодные коммерческие предложения. Работаем с клиентами как в Уфе, так и в других регионах страны.
