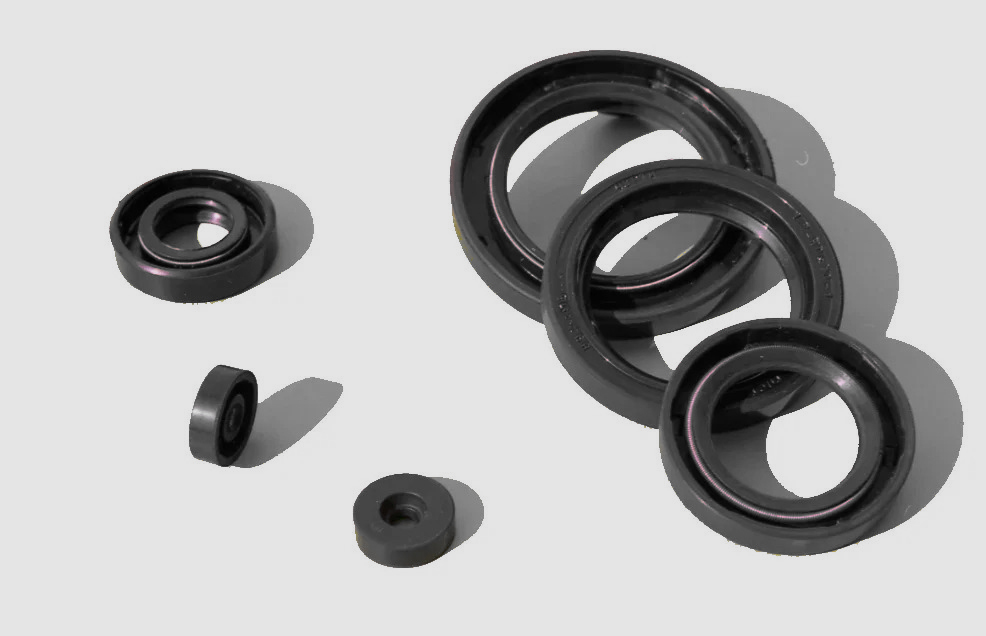

Манжеты армированные ГОСТ 8752-79 - фото №1

Манжеты армированные ГОСТ 8752-79

Резинотехнические изделия / Резиновые уплотнители, прокладки, манжеты, кольца

Перейти в избранное

Купить на
Полиуретан
Резина
Маслобензостойкие
Перейти в избранное
Температурный режим от -60°С до + 170°С
Тип I однокромочный
Рабочее давление до 0,05 МПа
Допустимая скорость до 20 м/с
Тип II однокромочный с пыльником

Схема:

Манжеты армированные ГОСТ 8752-79 - схема №1



Армированные манжеты (сальники) ГОСТ 8752 с пружинной конструкцией служит для герметизации валов и недопущения утечек смазочных жидкостей. Они выпускаются в двух вариантах:

  1. С формованной кромкой.
  2. С механически обработанной.

Эти уплотнители можно найти используемыми в автомобильной промышленности, машиностроении, авиационной технике и для комплектующих импортного оборудования. Они идеально подходят как для промышленных, так и для бытовых нужд. Применяются в прессах, канализационных и водоснабжительных системах, сантехнических установках и других областях, где требуется плотное соединение между различными средами.

В производстве используются такие марки резины, как ИРП 1401 и ИРП 1287, 7-ИРП-1068, 4004, 7-В-14-1,. Эти материалы отличаются высокой твердостью и износостойкостью, обеспечивая надежную герметизацию механизмов и валов. Также возможно создание сальников из силикона и фторкаучука, которые обладают следующими достоинствами:

  • Повышенная износостойкость.
  • Невосприимчивость к воздействию агрессивных химических сред и веществ.
  • Диапазон рабочих температур.
  • Невосприимчивость к воздействию влаги.
  • Простота в процессе производства.

Группы резины 1 2 3 4 5 6
Тип эластомера Бутадиен-нитрильный каучук Фторкаучук Силиконовый каучук
Марка резиновой смеси 7-ИРП-1068 4004 7-В-14-1 ИРП 1314-1 ИРП 1287 ИРП 1401
Температурный интервал, °C от -45
до +100		 от -30
до +100		 от -60
до +100		 от -45
до +150		 от -20
до +170		 от -55
до +150


Типы манжет:

  1. Однокромочные.
  2. Однокромочные с пыльником.

Наши уплотнители представляют собой один из надежных вариантов укрепления соединений и узлов.




Пример условного обозначения:



Манжета армированная 2.2-22х35-7 ГОСТ 8752-79

2 - тип манжеты; 2 - исполнение по способу изготовления (1- механическая обработка кромки; 2- формованная кромка); 22 - диаметр вала; 35 - наружный диаметр манжеты; 7 - высота.


Дата публикации:

Дата изменения:

Манжета ГОСТ 8752-79

Закажите резиновые армированные манжеты и сальники для герметизации валов и предотвращения утечек в АО Ремтехкомплект. Выгодные цены, быстрая доставка по Уфе. Оставьте заявку на сайте!

Манжеты ГОСТ 8752-79 — это уплотнительные детали, гарантирующие герметичность соединений в гидравлических и пневматических установках. Эти изделия оснащены металлической гибкой пружиной, что придает им дополнительную прочность и жесткость. Они предотвращают проникновение загрязнителей в механизм, создавая плотный барьер.

Признаки, формирующие стоимость изделия

В производстве применяется высококачественное сырье, такие как фторкаучук, бутадиен-нитрильный каучук, силикон и полиуретан.

Детали широко востребованы в различных отраслях, например:

  • Сельхозтехника.
  • Автомобилестроение.
  • Приборо- и станкостроение.
  • Авиационная промышленность.
  • Электродвигатели и насосы.
  • Нефтяные и газовые установки.
  • Системы водоотведения и водоснабжения.
  • Трансмиссии грузовых автомобилей.

Цена армированных манжет зависит от их размеров, рабочего давления, типа уплотняемой среды, материала изготовления, диапазона температур и других параметров. Важным фактором является также кромка — формованная или обработанная механическим способом.

Компания «Ремтехкомплект» производит армированные резиновые сальники, прокладки, кольца и другие РТИ в строгом соответствии с ГОСТ, используя только надежные и долговечные материалы. Мы предоставляем привлекательные цены и выгодные условия для сотрудничества. Также предоставляем возможность создания продукции из полиуретана в ассортименте.

Свяжитесь с нами, чтобы купить манжеты, сальники по выгодной цене и обеспечить надежное соединение ваших механизмов и узлов. Наши клиенты находятся в Уфе и других городах России.


1 RUB


Основные размеры
1.2-6x22x7 1.2-30x44x10 1.2-48x68x10 2.2-85x110x12
1.2-7x30x8 1.2-30x45x7 1.2-48x70x10 1.2-85x120x8
1.2-8x16x7 1.2-30x47x10 1.2-48x72x10 1.2-90x110x10
1.2-8x22x7 1.2-30x47x7 2.2-48x72x10 2.2-90x115
1.2-9x22x7 1.2-30x47x8 1.2-48x80x10 1.2-90x120x12
1.2-10x19x7 1.2-30x48x7 1.2-50x65x10 2.2-90x120x12
1.2-10x22x7 1.2-30x50x10 2.2-50x65x8 2.2-90x130x13
1.2-10x24x7 1.2-30x52x10 1.2-50x68x8 1.2-92x120x12
1.2-10x25x7 1.2-30x52x7 1.2-50x70x10 2.2-92x120x12
1.2-10x26x7 2.2-30x52x10 2.2-50x70x10 1.2-95x120x12
1.2-11.5x25.1x7 1.2-30x55x10 1.2-50x72x10 1.2-95x125x12
1.2-12x21x6.5 2.2-30x62x7 > 1.2-50x72x8 1.2-95x130x12
1.2-12x22x7 1.2-32x42x7 2.2-50x72x8 2.2-95x130x12
1.2-12x25 1.2-32x43.4x8.5 > 2.2-50x72x10 2.2-98x127x12x14
1.2-12x28x7 1.2-32x45x7 1.2-50x75x10 1.2-100x120x12
1.2-12x32 2.2-32x45x10 2.2-50x75x10 1.2-100x125x12
1.2-13x28x7 2.2-32x47x5 1.2-50x80x10 2 2-100x125x12
1.2-14,8x27x6,1 1.2-32x50x10 2.2-50x80x10 1.2-100x130x10
1.2-14x24x7 1.2-32x52x10 2.2-51x76x9.5x14.5 1.2-105x130x12
1.2-14x26x7 1.2-32x52x7 2.2-51x76x9,5x14.5 1.2-110x130x12
1.2-14x28x7 2.2-32x52x10 1.2-52x72x10 1.2-110x135x12
1.2-14x32x10 1.2-34,5x52x9 1.2-52x75x10 2.2-110x135x12
1.2-15x24x7 1.2-34x50x10 2.2-52x75x10 1.2-110x140x12
1.2-15x30x7 1.2-35x45 1.2-55x70x8 1.2-111.6x136x12
1.2-15x32x7 1.2-35x47x7 1.2-55x70x9 2 2-112x136x12x14
1.2-15x32x8 1.2-35x48x7 1.2-55x72x8 1.2-114x145x16
1.2-15x35x7 1.2-35x50x10 1.2-55x75x10 1.2-115x145x12
1.2-16.5x30x10.5 1.2-35x50x7 2.2-55x75x10x15.5 1.2-115x145x15
1.2-16x28x7 2.2-35x50x7 1.2-55x80x10 1.2-119x146x12
1.2-16x30x7 1.2-35x52x7 2.2-55x80x10 1.2-120x146x12
1.2-16x35x7 1.2-35x52x10 2.2-55x82 1.2-120x150x12
1.2-16x35x10 1.2-35x52x12 2.2-55x82x10x15.5 2.2-120x150x12
1.2-17x30x7 1.2-35x55x10 1.2-55x90x10 1.2-120x160x15
1.2-17x32x7 1.2-35x58x10 1.2-56x80x8 1.2-125x150x12
1.2-17x35x7 1.2-35x62x10 1.2-57x76x8 1.2-125x155x12
1.2-17x45x7 1.2-35x62x7 1.2-58x72x8 2.2-125x155x12
1.2-18x30x7 1.2-35x72x10 1.2-58x77x9 1.2-130x155x10
2.2-18x30x7 1.2-36x55x10 1.2-58x80x10 1.2-130x160x15
1.2-18x32x7 1.2-36x68x10 2.2-58x84x16 л.в. 1.2-135x160x13
1.2-18x35x7 1.2-38x52x7 2.2-58x84x16 п.в. 1.2-135x200x12
1.2-18x40x7 2.2-38x54x10x13 1.2-60x75x8 2.2-137x160x16
1.2-19x32x7 1.2-38x55x7 1.2-60x80x8 1.2-140x170x12
1.2-19x35x7 1.2-38x56x10 1.2-60x82x10 1.2-140x170x13
1.2-20x26x4 1.2-38x58x10 1.2-60x85x10 1.2-140x170x15
1.2-20x30x7 2.2-38x58x10 2.2-60x85x10 2.2-140x170x15
1.2-20x32x6 1.2-38x60x10 1.2-60x90x10 1.2-142x168x16
1.2-20x32x7 1.2-38x62x10 1.2-60x95x8 2.2-142x168x16
1.2-20x35x10 1.2-38x62x12 2.2-62x90x12 1.2-150x180x15
1.2-20x35x7 2.2-38x62x10 1.2-62x93x16 2.2-150x180x15
1.2-20x40x7 1.2-40x52x7 2.2-63x80x9 1.2-160x190x15
1.2-20x40x10 1.2-40x55x10 1.2-63x85x12 2.2-160x190x15
2.2-20x40x10 1.2-40x55x7 1.2-63x90x10 1.2-170x200x15
1.2-20x42x8 1.2-40x58x10 1.2-64x85x12 2.2-170x200x15
2.2-20x42x10 1,2-40x60x10 2.2-64x90x13 2.2-180x200x10
1.2-20x47x7 2.2-40x60x10 2.2-64x95x10 1.2-180x210x15
1.2-22x35x5 1.2-40x62x10 2.2-65x80x14 1.2-180x220x15
1.2-22x35x7 1.2-40x65x7 1.2-65x85x10 1.2-190x220x15
1.2-22x40x10 1.2-40x70x10 1.2-65x85x13 1.2-190x225x12
2.2-22x40x10 1.2-40x72x10 2.2-65x90x10 1.2-190x230x15
1.2-23x35x7 1.2-40x80x7 1.2-65x90x10 1.2-200x240x15
1.2-24x37x7 1.2-41x56x9 1.2-65x100x10 2.2-200x240x15
1.2-24x40x10 1.2-42x52x7 1.2-67x90x10 1.2-210x250x15
1.2-24x40x7 2.2-42x58x10 2.2-68x95x12x16 1.2-220x250x15
1.2-24x45x10 1.2-42x59x10 1.2-70x100x10 1.2-220x255x18
2.2-24x45x10 1.2-42x62x10 1.2-70x85x10 1.2-220x260x15
2.2-24x46x10 2.2-42x62x10 1.2-70x90x10 1.2-230x270x15
1.2-25x35x7 1.2-42x64x10 1.2-70x90x7 1.2-240x280x15
2.2-25x35x5/5.5 1.2-42x65x8 2.2-70x92x10 1.2-250x280x15
1.2-25x40x7 2.2-42x68x10x14 2.2-70x92x12x16л 1.2-250x290x15
1.2-25x40x10 2.2-42x68x10x15.5 2.2-70x92x12х16п 1.2-260x300x15
1.2-25x42x4 1.2-42x72x8 1.2-70x95x10 1.2-260x300x18
1.2-25x42x10 1.2-42x75x10 2.2-70x95x10 1.2-270x310x18
2.2-25x42x10 2.2-42x75x10x15.5 1.2-75x 94x10 1.2-270x320x18
1.2-25x45x10 1.2-43x65x8 1.2-75x95x10 1.2-280x320x18
1.2-25x47x7 1.2-43x82x10 1.2-75Х 95x12 1.2-300x340x18
1.2-25x52x8 1.2-45x60x7 1.2-75x100x10 1.2-320x360x18
1.2-25x62x8 1.2-45x60x8 2.2-75x100x10 1.2-340x380x15
1.2-26x47x10 1.2-45x62x10 2.2-75x102x10 1.2-340x380x18
1.2-28x38x7 1.2-45x62x7 1.2-75x105x12 1.2-350x390x18
1.2-28x40x7 1.2-45x62x12 2.2-80x100x10 1.2-360x400x18
1.2-28x40x10 1.2-45x64x8 1.2-80x105x10 1.2-380x420x15
2.2-28x42x8 1.2-45x65x10 1.2-80x105x10 1.2-380x420x18
2.2-28x45x10 1.2-45x65x8 2.2-80x105x10 1.2-400x440x18
1.2-28x47x10 2.2-45x65x10 1.2-80x110x10 1.2-420x470x22
2.2-28x47x10 1.2-45x70x10 1.2-82x110x10 1.2-450x500x22
1.2-30x37x4 2.2-45x70x10 1.2-83x110x13 1.2-480x530x25
1.2-30x40x7.5 1.2-45x72x8 1.2-85x100x12 -
1.2-30x42x7 1.2-45x80x10 1.2-85x110x12 -

Показать полностью

Скачать ГОСТ 8752-79
