Кольца уплотнительные O-Ring

Резинотехнические изделия / Резиновые уплотнители, прокладки, манжеты, кольца

Перейти в избранное
Для воды
Для воздуха
Маслобензостойкие
Полиуретан
Резина
Показать еще
Перейти в избранное

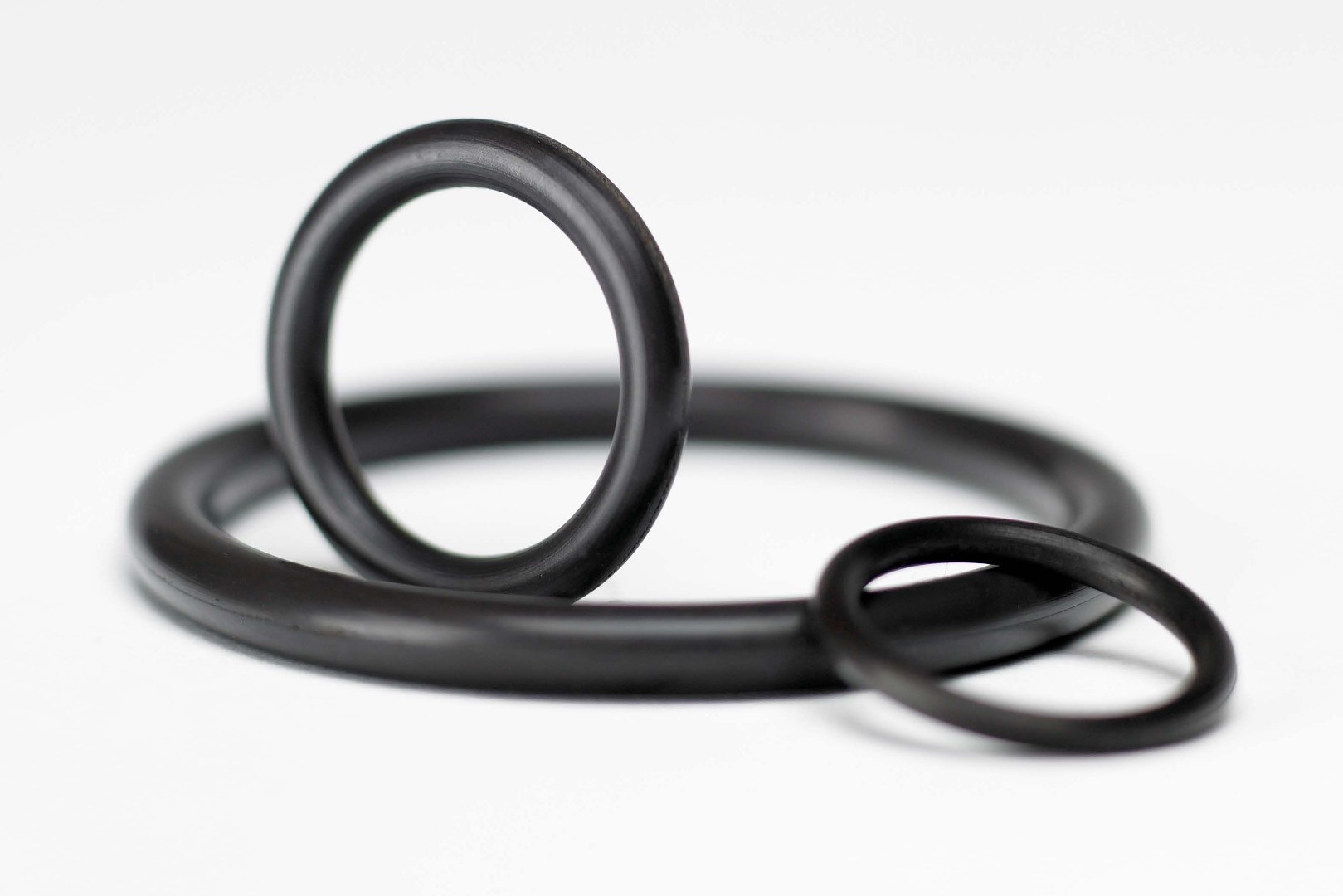

Кольца круглого сечения O-Ring представляют собой уплотнительные кольца, которые применяются для герметизации как статических, так и динамических соединений (при возвратно-поступательном, вращательном и колебательном движениях). Они служат для предотвращения утечек в системах с гидравлическим, пневматическим, топливным или смазочным содержимым в различных механизмах. Изготавливаются по стандарту DIN 3771.



Условное обозначение
Обозначение колец O-Ring определяются внутренним диаметром d1 и диаметром сечения d2.
Например, кольцо O-Ring из стандартного материала с внутренним диаметром d1 = 20,2 мм и диаметром сечения d2 = 3 мм:
O-Ring 20,2-3 72NBR872.

Материалы, используемые для производства уплотнительных колец:
  • Резина (NBR) – рабочая среда от -30 °C до +100 °C;
  • Фторкаучук (FKM, FPM, Viton) – рабочая среда от -40 °C до +200 °C (кратковременно до +250 °C);
  • Гидрированный каучук (HNBR) – рабочая среда от -30 °C до +150 °C;
  • Этиленпропиленовый каучук (EPDM) – рабочая среда от -50 °C до +150 °C;
  • Силикон – рабочая среда от -60 °C до +250 °C;
  • Полиуретан (PU) – рабочая среда от -60 °C до +110 °C;
  • Фторопласт (тефлон, PTFE) – рабочая среда от -200 °C до +260 °C;
  • Каучук перфторированный (FFKM) – рабочая среда от -15 °C до +230 °C.
Изделие также возможно изготовить из полиуретана.
Температурный режим от -60°С до + 260°С

Основные размеры
0,74-1,02 1,25-2,62 1,42-1,52 1,5-1
1,78-1-0,2 1,78-1,78 1,8-1,5 2-1
2-1,5 2-2 2,4-1,9 2,5-1
2,5-1,2 2,5-1,5 2,57-1,78 2,6-1,9
2,8-1,6 2,8-1,8 2,85-2,62 2,9-1,78
3-1 3-1,5 3-2 3-2,4
3-2,5 3-3 3,1-1,6 3,2-1,78
3,3-2,4 3,5-1 3,5-1,5 3,5-2
3,68-1,78 3,7-1,6 3,7-1,9 4-1
4-1,5 4-2 4-2,5 4-3
4,1-1,6 4,3-2,4 4,47-1,78 4,5-1
4,5-1,5 4,5-2 4,6-2,4 4,7-1,42
4,7-1,6 5-1 5-1,5 5-2
5-2,5 5-3 5-3,5 5-4
5,28-1,78 5,3-2,4 5,5-1,5 5,5-2,4
5,6-2,4 5,7-1,9 5,94-3,53 6-1
6-1,5 6-2,5 6-3 6-4
6,07-1,78 6,3-2,4 6,35-1,78 6,4-1,9
6,5-1,5 6,5-2 6,5-3 6,75-1,78
7-1 7-1,5 7-2 7-2,5
7-3 7-3,5 7-4 7,2-1,9
7,3-2,4 7,5-1,5 7,5-2 7,52-3,53
7,65-1,78 8-1 8-1,5 8-1,9
8-2 8-3 8-3,5 8-4
8-5 8,3-2,4 8,5-1 8,5-1,5
8,5-2 8,5-2,5 8,6-2,4 8,73-1,78
8,92-1,83 9-1 9-1,5 9-1,78
9-2 9-2,5 9-3 9-3,5
9-4 9-5 9,2-2,62 9,25-1,78
9,3-2,4 9,5-2,5 9,5-3 9,6-2,4
9,92-2,62 10-1 10-1,5 10-2
20-2,5 10-3 10-3,5 10-4
10-5 10,3-2,4 10,5-3 10,52-1,83
10,77-2,62 10,82-1,78 11-1 11-1,5
11-2 11-2,5 11-3 11-3,5
11-4 11-5 11,3-2,4 11,5-2
11,5-2,5 11,5-3 11,91-1,78 12-1
12-1,5 12-2 12-2,5 12-3
12-3,5 12-4 12-5 12-7
12,3-2,4 12,37-2,62 12,42-1,78
