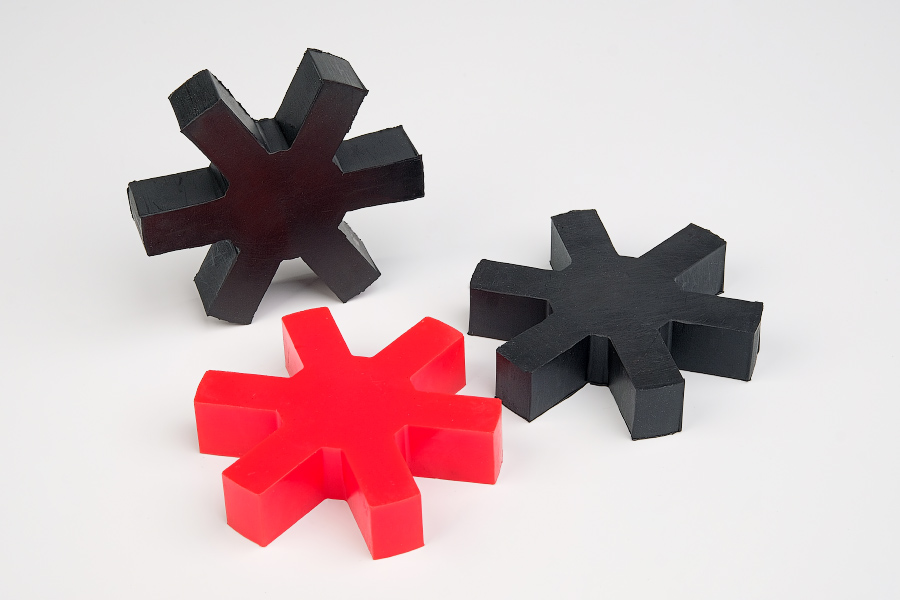

Звездочки для муфт упругих ГОСТ 14084-93 - фото №1

Звездочки для муфт упругих ГОСТ 14084-93

Резинотехнические изделия / Резиновые уплотнители, прокладки, манжеты, кольца

Перейти в избранное
Полиуретан
Резина
Перейти в избранное
Масса от 0,009 до 0,485 кг
Длина от 30 до 160 мм
Сила вращающегося момента от 2,5 до 400 н/м

Схема:
Звездочки для муфт упругих ГОСТ 14084-93 - схема №1



Пример условного обозначения:



Звездочка 400-У3 (160х67х30)

400 - номинальный крутящий момент (Нм); УЗ - климатическое исполнение У (умеренный климат), категории 3; 160 - наружный диаметр звездочки (мм), D; 67 - внутренний диаметр звездочки (мм), d; 30 - высота звездочки (мм).
1 RUB
Основные размеры
Обозначение Внешний диаметр, "D" Внутренний диаметр, "d" Толщина, "H"
Звездочка 2,5*УЗ 30 - -
Звездочка 6,3*УЗ 41 17 10
Звездочка 16*УЗ 50 26 15
Звездочка 25*УЗ 60 30 15
Звездочка 63 30 15
Звездочка 31,5*УЗ 67 30 15
Звездочка 63*УЗ 80 36 22
Звездочка 83 36 13
Звездочка 98 45 20
Звездочка 125*УЗ 100 45 22
Звездочка 123 55 25
Звездочка 250*УЗ 130 56 25
Звездочка 132,2 57 19
Звездочка 400*УЗ 162,8 68,2 21
.
